一文看懂晶體三極管散熱片鎖螺絲機運作：從元件上料到鎖付全流程解析

在電子元件裝配領域，晶體三極管散熱片鎖螺絲機通過整合多環節實現自動化作業，其運作流程涵蓋元件上料、螺絲供給、裝配鎖付及檢測出料等步驟。?元件上料系統中，三極管經振動料盤震蕩排序，軌道缺口剔除姿態不符件，保留引腳朝下合格件；散熱片由傳送帶輸送，末端阻擋結構控制逐個進入待裝配區，導向板輔助對齊邊緣。?
螺絲供給環節，料倉內螺絲經螺旋送料桿推送至輸送管道，部分設備借氣流輔助移動。螺絲到達鎖付機構附近后，卡位式分離裝置將單個螺絲分離，卡住頭部使桿朝下，若歪斜則暫停送料并提示。?裝配時，機械臂拾取三極管放于散熱片上，彈性緩沖結構減少?zèng)_擊，確保兩者螺絲孔對齊。鎖付機構電批拾取螺絲，旋轉下行擰入，轉速可依規格調整，遇異常阻力可能停擺提示。?鎖付后，光學傳感器檢測螺絲是否完全擰入、三極管引腳是否彎折，不合格品被推至廢料區。合格成品經傳送帶送至帶緩沖墊的收集盒，滿料時提示清理。?各系統通過信號傳遞銜接，操作界面可調節電批轉速等參數適配不同規格。實際應用中調整參數能提升適配性，為晶體三極管與散熱片裝配提供穩定支持。?

2025-08-08 16:51:54深圳市星迅電子科技有限公司

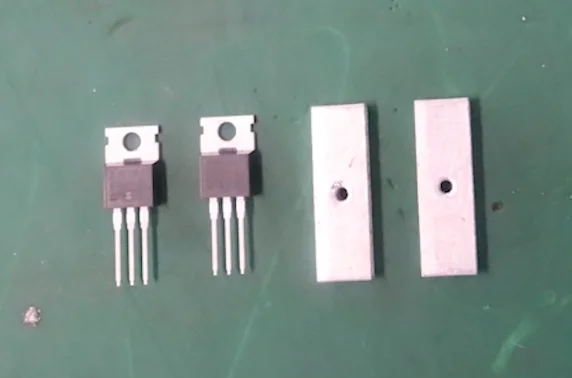

在電子元件裝配領域，晶體三極管因工作時易產生熱量，常需搭配散熱片通過螺絲固定，以保障其穩定運行。晶體三極管散熱片鎖螺絲機作為自動化裝配設備，將元件上料、螺絲供給、鎖付等環節整合，形成連貫的作業流程。本文將逐步解析設備從元件上料到鎖付完成的運作過程，呈現各環節的協同邏輯。

一、元件上料系統的運作方式

（一）三極管與散熱片的供給結構

設備針對晶體三極管和散熱片設計了不同的上料裝置。三極管多采用振動料盤供給，料盤通過震蕩使三極管沿軌道有序排列，軌道寬度根據三極管尺寸設置，可減少元件堆疊情況。散熱片則常通過傳送帶輸送，傳送帶末端設有阻擋結構，使散熱片逐個進入待裝配區域。

（二）元件姿態的初步調整

三極管在振動料盤軌道移動過程中，通過軌道側面的缺口設計，剔除姿態不符的元件，保留引腳朝下的合格件。散熱片在傳送帶上經過導向板，導向板間距逐漸收窄，使散熱片邊緣與預設方向?qū)R，為后續裝配做好準備。

二、螺絲供給系統的工作邏輯

（一）螺絲的存儲與輸送

螺絲存儲于料倉內，料倉底部設有螺旋送料桿，通過旋轉將螺絲推送至輸送管道。管道內壁經過光滑處理，減少螺絲輸送時的卡頓，部分設備在管道末端設置吹氣裝置，借助氣流輔助螺絲移動。

（二）螺絲的分離與定位

螺絲到達鎖付機構附近后，分離裝置會將單個螺絲從連續輸送狀態中分離出來。常見的分離方式包括卡位式，通過機械結構卡住螺絲頭部，使螺絲桿朝下，等待鎖付機構拾取。分離過程中，若出現螺絲歪斜，設備會暫停送料并發出提示。

三、裝配與鎖付環節的協同運作

（一）三極管與散熱片的貼合

經過上料調整的三極管被機械臂拾取，放置在已定位的散熱片上方，使兩者的螺絲孔對齊。機械臂末端設有彈性緩沖結構，在放置時可減少對元件的沖擊，避免三極管引腳變形或散熱片表面受損。

（二）螺絲鎖付的執行過程

鎖付機構的電批拾取分離后的螺絲，移動至螺絲孔位置后開始旋轉下行。電批轉速可根據螺絲規格調整，在接觸螺絲頭部時，旋轉力逐漸增大，將螺絲擰入預設深度。鎖付過程中，若遇到異常阻力，設備可能會停止操作并提示檢查。

四、檢測與出料的輔助流程

（一）鎖付后的基礎檢查

設備在鎖付完成后，通過光學傳感器檢測螺絲頭部是否外露，判斷螺絲是否完全擰入。同時，檢測三極管引腳是否因裝配過程出現彎折，若發現異常，會將不合格品推送至廢料區。

（二）成品的輸送與收集

合格的裝配件被推送到出料傳送帶，傳送帶將其輸送至收集盒。收集盒內設有緩沖墊，減少成品之間的碰撞。部分設備的收集盒配備滿料檢測功能，當成品堆積至一定高度時，提示操作人員及時清理。

五、設備各系統的聯動機制

（一）信號傳遞與流程銜接

上料系統將元件送達指定位置后，會向控制系統發送信號，觸發螺絲供給系統開始工作；螺絲準備就緒后，信號傳遞至鎖付機構，啟動裝配與鎖付流程。各環節通過信號交互，保障流程有序推進。

（二）參數的可調節范圍

設備操作界面可設置電批轉速、鎖付深度、機械臂移動速度等參數。操作人員可根據不同規格的三極管、散熱片及螺絲，在一定范圍內調整參數，以適配多樣化的裝配需求。

通過對以上流程的解析可以看出，晶體三極管散熱片鎖螺絲機的各系統相互配合，實現了從元件上料到鎖付的自動化作業。在實際應用中，根據元件規格調整設備參數，可提升設備的適配性，為晶體三極管與散熱片的裝配提供穩定支持。若在設備使用中有具體環節的疑問，可進一步探討交流。
