拆解編帶 Y 電容套磁環機：從編帶輸送到磁環套裝的運作細節

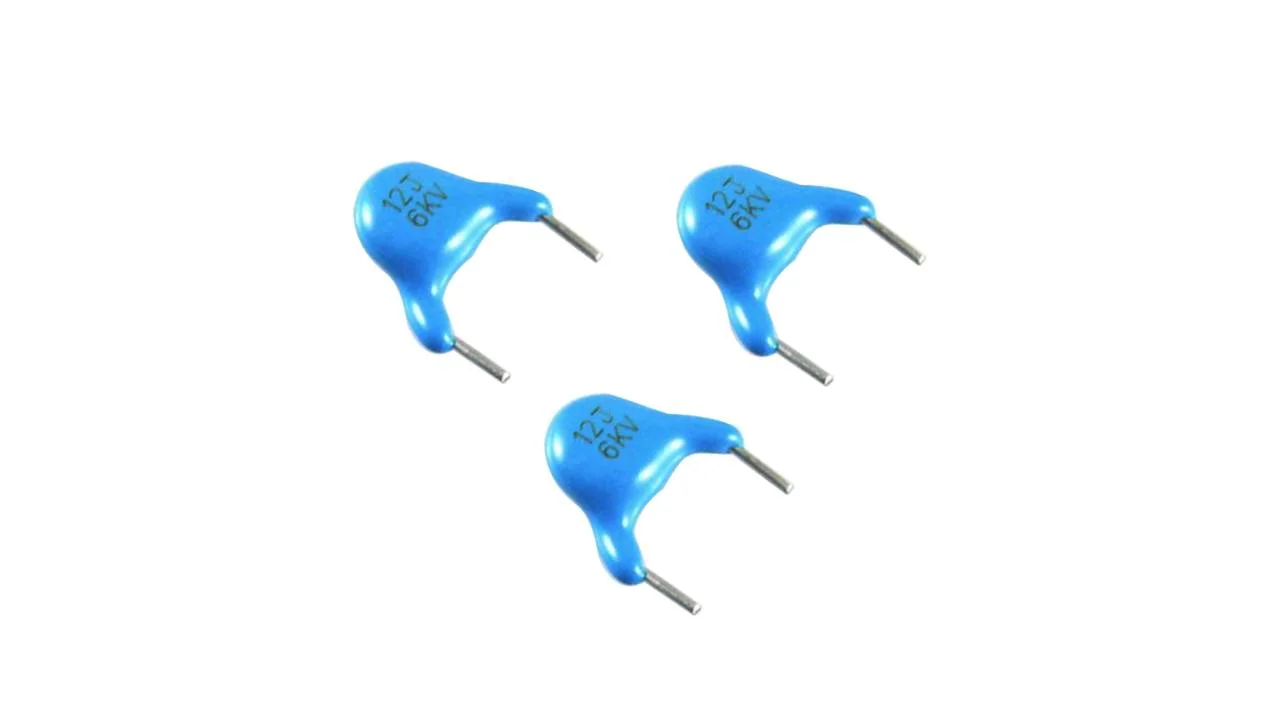

在電子元件加工領域，編帶 Y 電容套磁環機通過整合多道工序，實現了立式 Y 電容、扁電容的自動化點膠與磁環套裝作業。這類設備可適配單編帶孔距 12.7mm 和 15mm 的元件，從原料供料到成品收料形成連貫的自動化流程。本文將結合設備結構特點，拆解其從編帶輸送到磁環套裝的運作細節，呈現各環節的協同邏輯。

一、設備整體結構與定制化特點

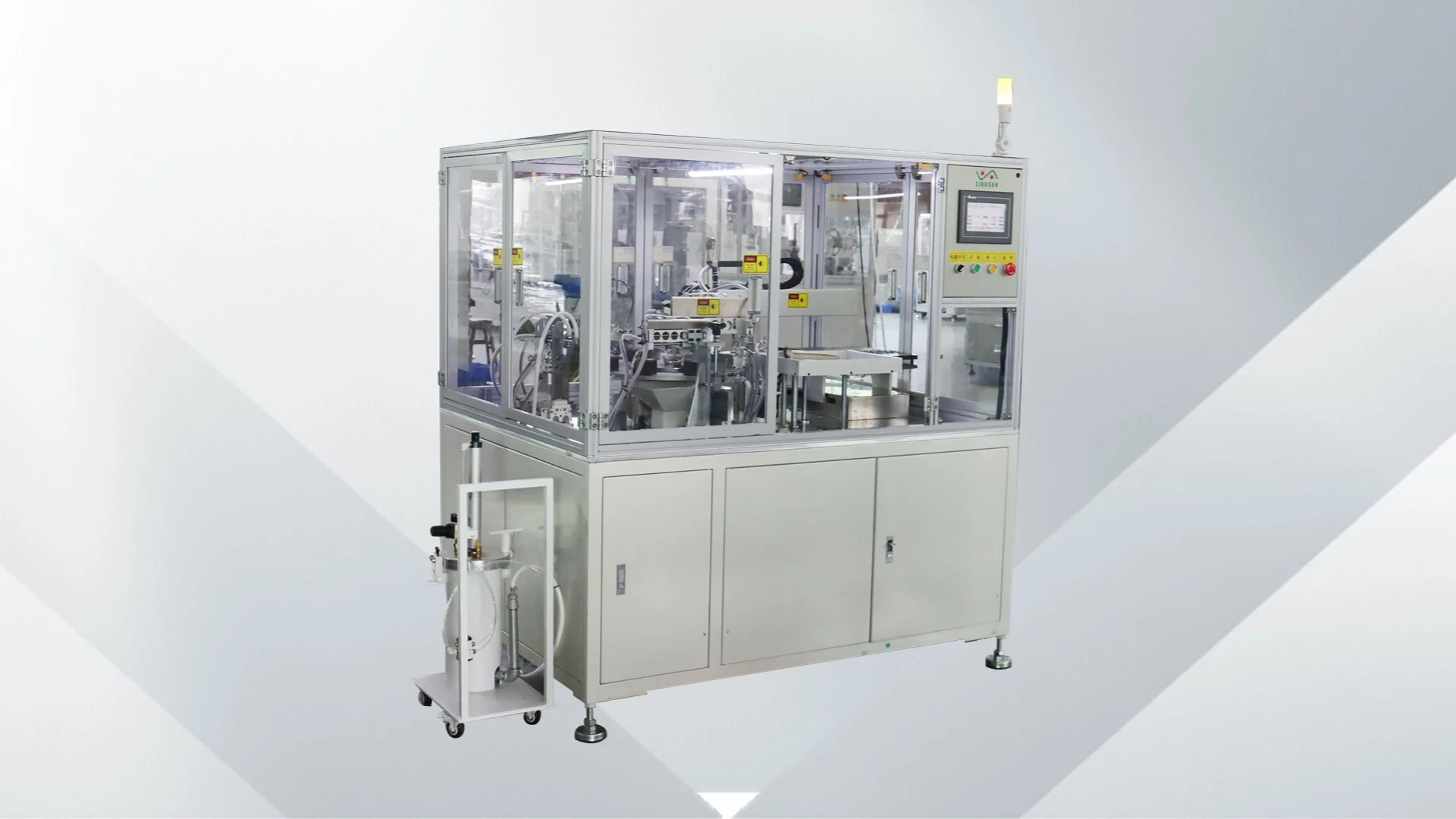

編帶 Y 電容套磁環機的結構可根據客戶需求進行定制，**工藝流程涵蓋編帶料上料、切編帶、點膠、套磁環、切腳、自動擺料等步驟。設備通過 PLC 協調氣缸與機械手的動作配合，在操作上相對簡便，適合批量加工場景。其作業量約為 1200pcs/h，在同類自動化設備中處于中等水平。

二、編帶輸送與分離環節的運作

（一）編帶上料的驅動方式

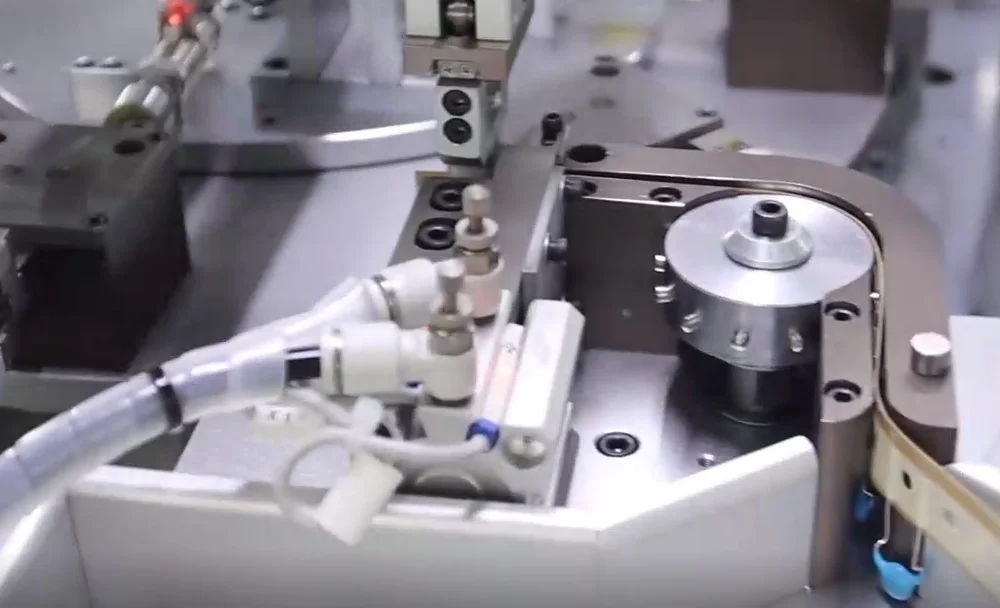

編帶上料環節依靠上料輪實現。上料輪通過卡住編帶孔，借助旋轉動作帶動編帶向前輸送。這種驅動方式可與編帶的孔距形成配合，使元件按固定節奏進入下一工序，減少輸送過程中的偏移情況。

（二）切編帶結構的分離邏輯

切編帶結構承擔著元件與編帶分離的任務，同時將元件引腳剪切至設定長度。切刀設有一定的調節范圍，操作人員可根據引腳長度需求進行調整。分離后的元件將進入后續的點膠環節，而廢棄編帶則被收集處理。

三、點膠結構的作業細節

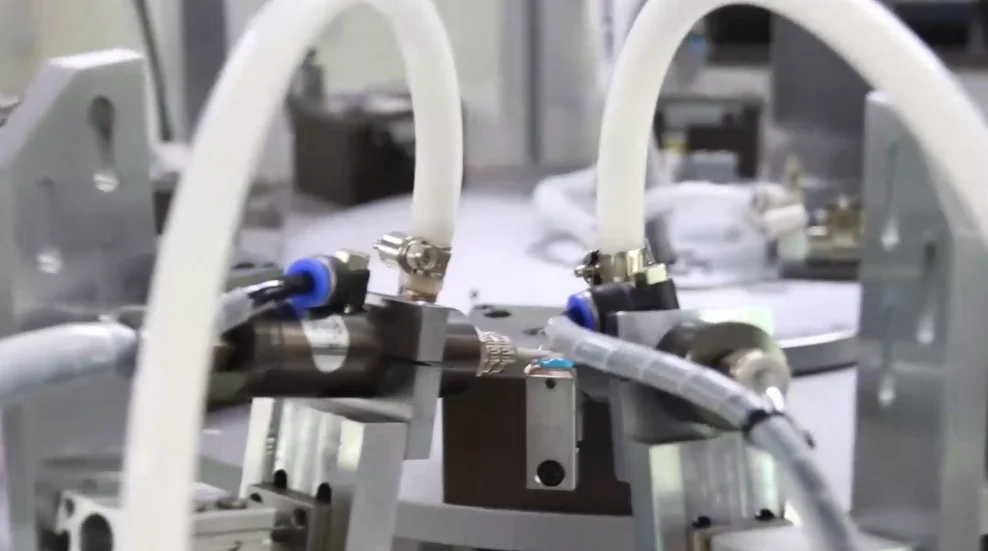

點膠裝置由點膠桶、點膠閥、點膠閥氣缸、點膠座及支架組成，形成完整的供膠與點膠系統。點膠桶持續為點膠閥提供膠料，點膠量可通過調節裝置進行控制，以適應不同元件的涂膠需求。此外，點膠保留時間可在控制屏內設定，點膠閥座還能調整點膠閥的前后距離與角度，提升點膠位置的適配性。

四、磁環供給與套裝的協同流程

（一）磁環的自動化供給方式

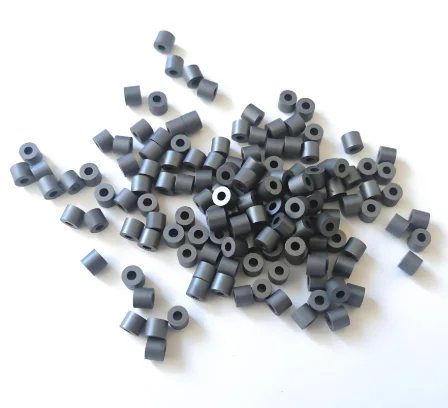

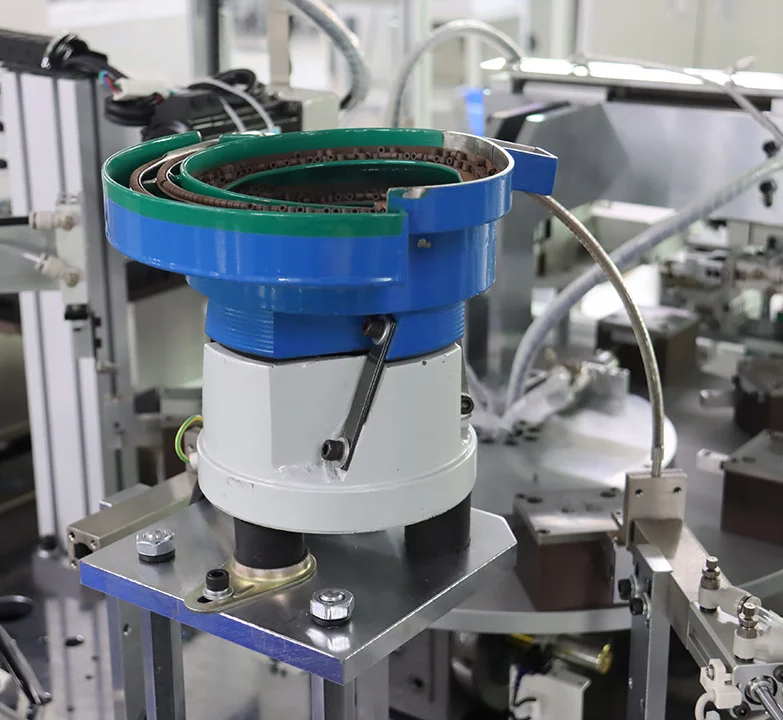

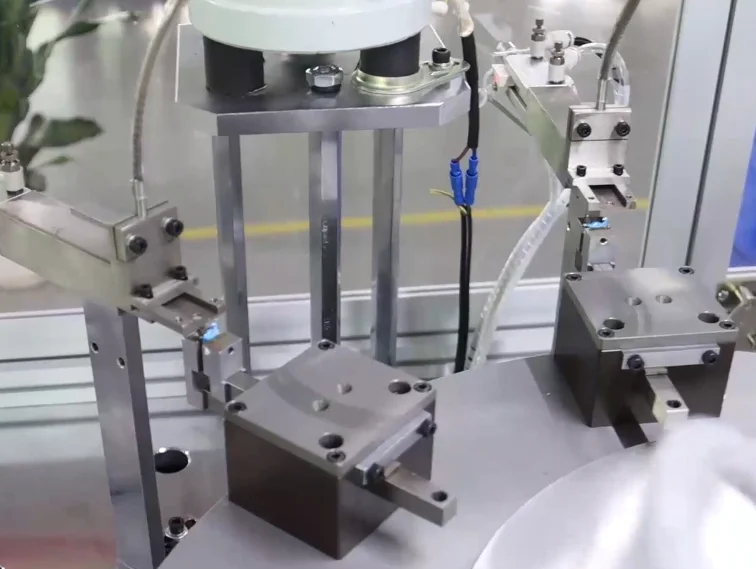

磁環通過振動盤實現自動送料，振動盤產生的震蕩力使磁環沿軌道有序移動，垂直送出后經膠管下落到垂直導軌內。振動盤與下料導軌均設有雙軌道出口，可提高供料效率，為連續作業提供支持。

（二）套磁環的結構適配設計

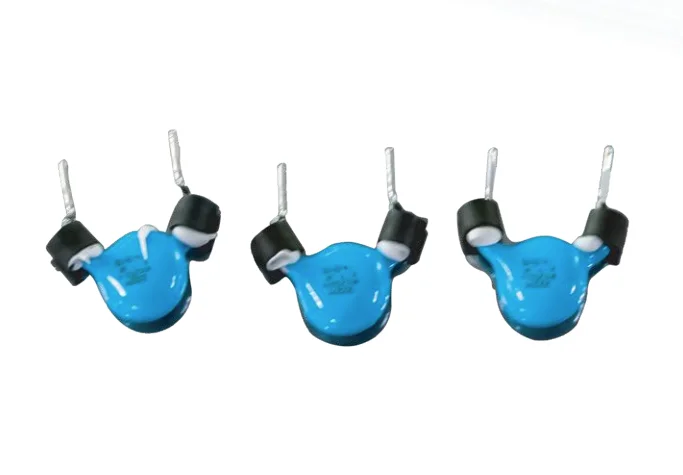

下料導軌采用上大下小的錐形圓通槽設計，兩孔間距為 5 毫米，與一般三極管兩邊引腳的間距相匹配，便于元件引腳順利插入磁環。當元件經過導軌時，磁環在重力與導軌導向作用下完成套裝，形成初步裝配結構。

五、切腳與自動擺料的收尾工序

（一）切腳環節的規格控制

切腳結構與切編帶結構類似，可根據元件引腳的目標長度進行調節，確保剪切后的引腳符合裝配標準。剪切過程中，設備通過機械限位減少引腳的歪斜情況，提升加工一致性。

（二）自動擺料的有序化設計

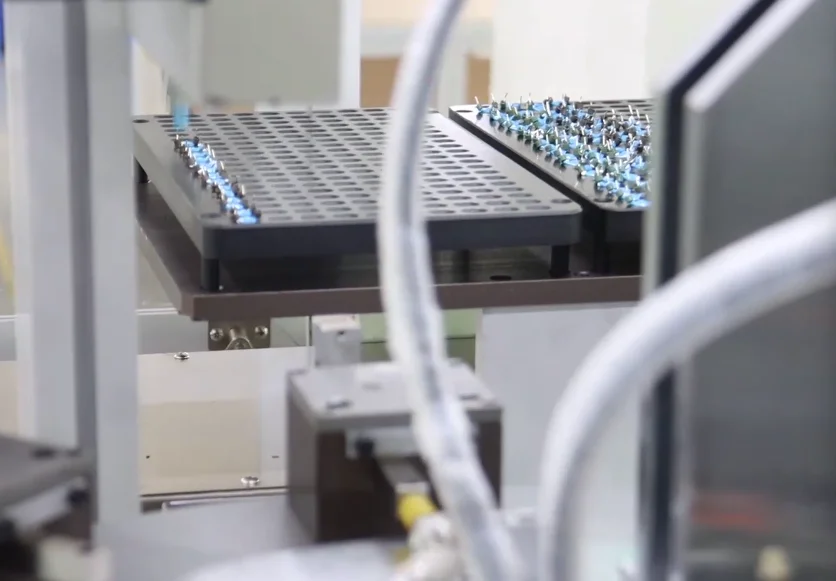

自動擺料機構由步進馬達驅動，當**格料槽擺滿后，皮帶輪在步進馬達帶動下移動至下一空格繼續擺料。這種設計使成品元件按規律排列，便于后續的收集與存儲，減少人工整理的工作量。

六、設備運作的聯動與適配特點

編帶 Y 電容套磁環機的各環節通過信號傳遞實現聯動，從編帶輸送到成品擺料的全流程無需人工干預。其對 12.7mm 和 15mm 孔距編帶的適配性，以及磁環雙軌道供料的設計，使其在立式 Y 電容、扁電容的加工中具有一定的場景優勢。實際操作中，操作人員可通過控制屏調整點膠量、擺料節奏等參數，以適配不同批次元件的加工需求。
